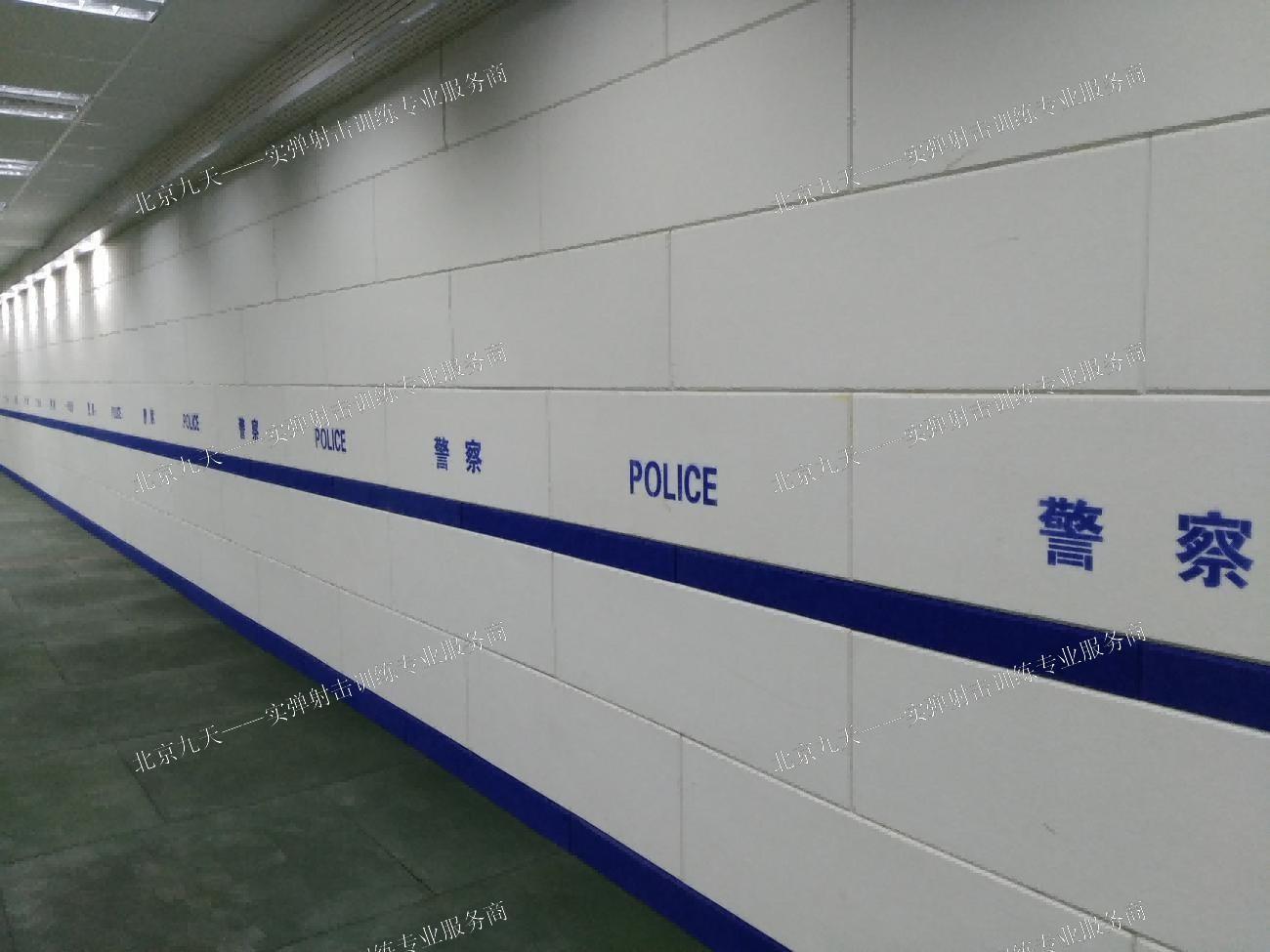

侧引弹墙（Side Deflection Wall）是实弹射击场的关键安全设施，用于控制跳弹方向、吸收残余动能，确保射手、观察员及周边环境安全。
一、核心功能与设计原则
1. 功能要求
弹道偏转：通过倾斜角度将跳弹导向安全区域（如集弹沟或吸弹墙）
动能吸收：采用高密度材料降低子弹残余速度
防二次反弹：表面处理需避免子弹碎裂飞溅
2. 设计原则
|
原则 |
技术实现 |
|
角度控制 |
倾斜角度20°~45°（根据弹种调整） |
|
材料密度 |
钢板≥6mm，混凝土≥300kg/m³ |
|
结构连续性 |
无接缝或采用交错搭接（避免弹头穿透缝隙） |
二、侧引弹墙类型与选材
1. 常见类型对比
|
类型 |
材料 |
适用场景 |
优缺点 |
|
钢板倾斜式 |
6~12mm AR500耐磨钢+高密度橡胶砖 |
手枪/步枪室内靶场 |
耐久性强，但需定期更换 |
|
混凝土斜坡式 |
C30以上钢筋混凝土 |
室外靶场 |
成本低，但施工复杂 |
|
复合沙袋式 |
轮胎墙体+沙袋 |
战术街区训练场 |
灵活可调，防护等级较低 |
|
硅胶帘幕式 |
多层高密度硅胶帘+钢结构 |
室内实弹战术训练区 |
吸能效果好，易维护 |
2. 关键材料参数
钢板：硬度≥500HBW，倾斜面需加焊防滑棱条
混凝土：内嵌钢丝网（直径≥5mm，网格≤100mm×100mm）
橡胶层：邵氏硬度≥80A，厚度≥50mm
三、结构设计要点
1. 几何参数
|
参数 |
手枪靶场 |
步枪靶场 |
狙击靶场 |
|
倾斜角度 |
30° |
25° |
20° |
|
高度 |
≥2m |
≥2.5m |
≥3m |
|
长度 |
覆盖整个射击区左右两侧边 |
||
顶部挡板：增加15°内倾角，防止跳弹向上反弹
底部导流槽：引导弹头落入集弹沟（深度≥30cm）
表面处理：
钢板：喷涂防眩光哑光涂层（RAL7021标准色）
混凝土：覆盖10mm厚橡胶垫（降低碎片飞溅风险）
四、战术街区特殊设计
在CQB（室内近距离战斗）训练场中，侧引弹墙需兼顾战术隐蔽性与安全防护：
1. 模块化设计：可拆卸钢板或移动式沙袋墙，适应不同战术场景
2. 声学优化：内衬吸音棉（降噪≥30dB），避免回声干扰
3. 视觉整合：伪装成建筑墙体（如砖纹贴面），提升训练真实感
五、验收与维护标准
1. 验收测试
实弹测试：使用该靶场最大威力弹药连续射击，检查是否：
无穿透
跳弹角度符合设计预期
表面无结构性裂纹
NDT检测：超声波探伤（钢板）或回弹仪测试（混凝土）
2. 维护周期
|
材料 |
检查频率 |
维护内容 |
|
钢板 |
每5000发 |
检查磨损、补焊防滑棱条 |
|
混凝土 |
每年1次 |
裂缝修补，表面橡胶层更换 |
|
橡胶帘 |
每3个月 |
检查破损、胶帘完整性 |
侧引弹墙是靶场安全链的最后屏障，设计需结合弹道学、材料力学及战术需求：
1. 手枪/步枪靶场优先选用钢板倾斜式，搭配底部导流槽；
2. 战术街区推荐模块化复合墙，平衡安全性与训练真实性；
3. 必须定期进行弹道验证测试，确保防护性能不衰减。
