  • 一、三维全景监控平台概述
    三维全景监控平台,是一套集三维场景、视频监控、数据分析、导航定位、智能预警、预案仿真等多功能于一体的三维全景监控和决策支持平台软件平台。它不仅可为用户提供监控区域的三维场景以及区域内所有安防设备设施的三维布局,而且可以将监控摄像机、报警主机、门禁管理,以及地理信息、人员定位、管控权限等信息全部融入到平台之中,对重要监控区域实现全方位、全立体、智能化、人性化的管理。
    在技术上,它综合了智能视频分析技术的图像处理、物体跟踪、模式识别、软件工程、数字信号处理(DSP)等多学科研究成果,通过3D建模、移动侦测、模型理论、机器学习等计算机视频和视觉手段,有效解决了困扰视频安防行业发展的被动监控、定义复杂、漏报误报、分析困难等众多技术难题,从而将视频安全领域的应用提高到一个全新的高度。
    二、传统监控的局限性及三维仿真全景视频管理平台的优越性
    2.1传统监控的局限
    传统视频监控平台的局限在于:
    人类注意力的不集中的弱点
    多摄像头与单监视屏的矛盾
    监控人员的人数局限性
    被动监控,无法快速响应
    海量视频图像无法利用
    建设维护困难

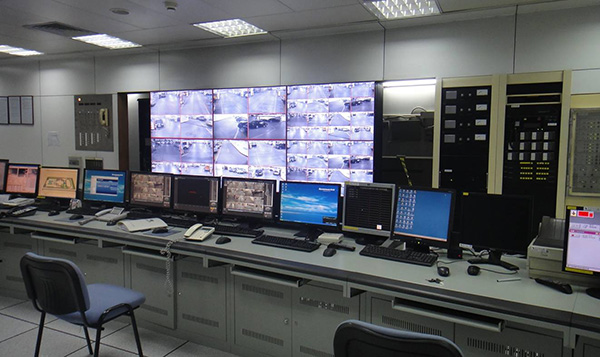

    传统的视频监控图


    2.2引入智能三维
    全景视频管理平台可以
    提高监控平台效能,优化监控平台架构
    降低监控成本和监控人员工作强度
    具有预警能力,提高安全防范能力


    三维全景监控示意图


    三、3DPCP-ONE三维全景监控平台
    对于传统监控的局限,针对用户的需求,威视讯达公司结合多年来从事视频处理、网络传输及地理信息平台的经验。三维全景监控平台是基于网络的全数字化的信息传输和管理技术,结合了现代音、视频压缩技术、网络通讯技术、计算机控制技术、流媒体传输技术,采用模块化分布式的设计理念,将客户的需求以不同组件模块的方式实现。平台的平台搭建在GIS地理信息平台上,支持GIS地理信息平台,支持相关基于GIS的GPS/AVL定位信息,支持相关基于RTSP网络传输协议的H.264IP视频流和基于设备图标的属性信息调用。
    关键技术
    三维模型模块 资源管理模块
    事件监测模块 位置服务模块
    智能分析模块 视频融合模块
    视域管理模块 人员定位模块
    路径重构模块 场景漫游模块
    历史回溯模块 数字地球模块
    数据通信模块 地理信息模块
    巡航策略模块 预案处理模块
    日志管理模块 平台其他模块

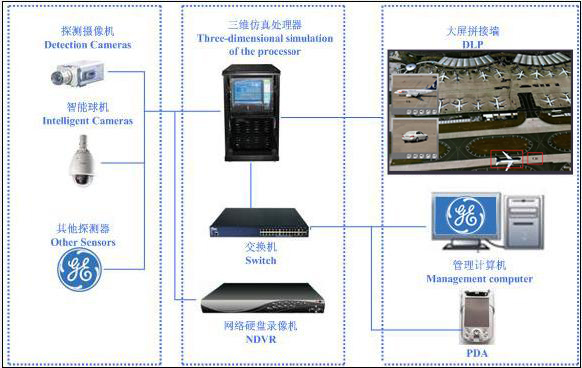

    3.1该平台主要由三部分组成


    3.1.1信号输入及分析部分
    IP摄像机:通过IP摄像机监控目标区域方位。
    IP高速球形自动跟踪摄像机:通过高速球形自动跟踪摄象机的镜头变化及预置位的设置实现对监控目标的追踪。
    其他探测平台:门禁、红外对射、无线探测器、雷达等。
    3.1.2三维情景仿真平台
    三维全景监控平台提供三维场景模型,GIS地理信息、平台配置、视频管理、视频图像调阅缩放、导航定位、智能预警和数据分析等功能,是平台数据处理的核心设备。
    服务器:将摄像机的视频图像及其他安防设备通过网络交换机接入平台,并通过内置图形数据管理软件。对监控场景内的全部安全资源(视频监控、门禁控制、防盗报警、电子围栏、位置服务,实时位置信息等)进行管理,通过读取前端设备的数据和采集的IP流图像,识别出事故现场状况和具体的三维方位,以数据流的形式发给显示墙。
    3.1.3显示及外接设备
    显示大屏及外接显示设备为用户显示操作平台,用户可以通过对监控区域进行设置,形象的使用图标的形式将其显示在三维电子地图上,在发生异常情况下在屏幕上显示现场的画面。并用图标的形式形象准确地实现选择,平台可以使用户操作放大局部的图像,以传统二维模式实时查看单路视频监控图像,并提供现场视频的轮巡功能。
    3.2平台可达到的功能:
    三维模型情景功能

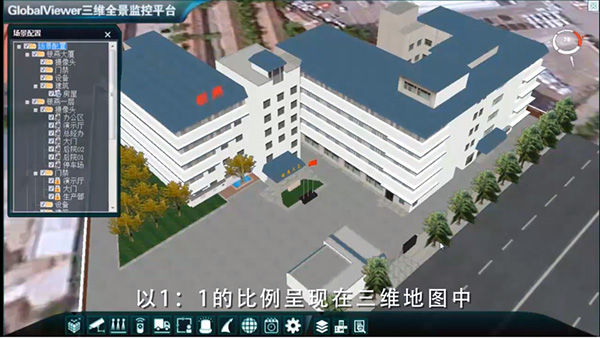

    平台能在GIS电子地图上显示所监控的区域的三维全景,并能在三维模型上对监控设备进行坐标定位。本平台解决了传统监控数量繁多,需要大量的人力来监视的问题。通过三维模型和GIS地图结合,可以鸟瞰整个安保环境,平台可以通过智能分析来识别显示设备监控方位范围,并准确得出设备的具体位置、坐标及方向。

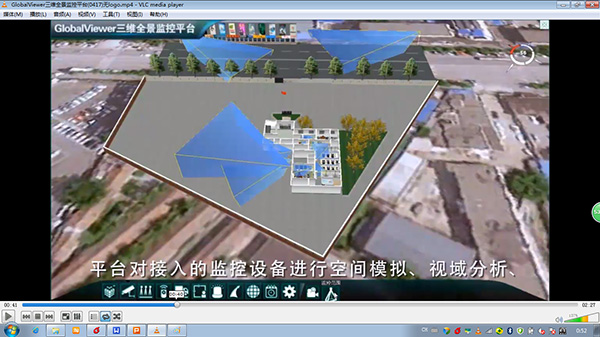

    视域分析


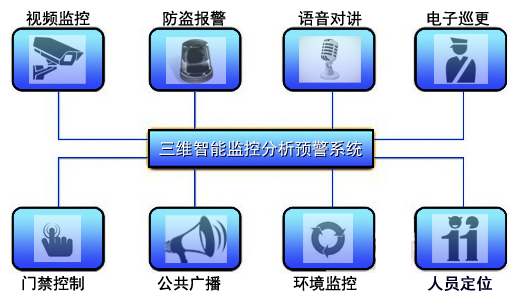

    智能管理功能
    平台是管理着监控场景内的全部安全资源。它包括:视频监控、门禁控制、防盗报警、消防报警、电子围栏、位置服务,以及现场“安保人员”的类别分组、安保范围、实时位置信息等。针对不同事件,结合现场实际情况,给出智能化处理预案。(例如:门禁联动:能将门禁设备整合至全景监控管理平台中,能同时显示卡号及持卡人登录图片即时监看及影像调阅。)



    事件监测模块(可选)
    场景范围内多种平台融合,实现综合防控。通过对事件的监测,根据不同监测平台数据,快速得出事件性质,过滤不必要的事件关注。当事件发生时,平台相关的安保、消防、警察、急救人员等全部纳入平台之中,安防设备统一联动;人员和安防设备形成完整安保体系,统一调度,携手共进,以保证公众安全。

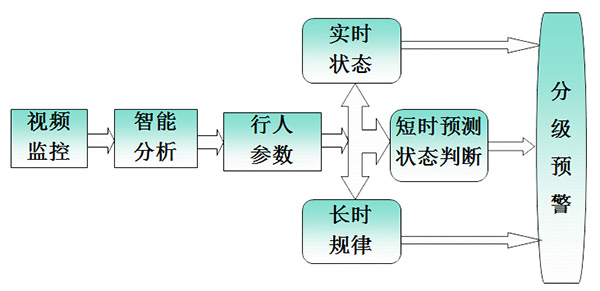

    智能分析模块
    通过分析服务器,可对入侵、越界、人群密度等常见的视频行为进行分析检测,并以弹出窗口、图像叠加等方式实时联动报警,相关报警信息将同步显示在报警记录窗口中,涉及到的内容有报警源、报警细节、报警类型等。用户可即时查看、处理警情,处理结果平台将自动记录备案,以备事后随时查询和检索历史报警记录。


    视频融合模块

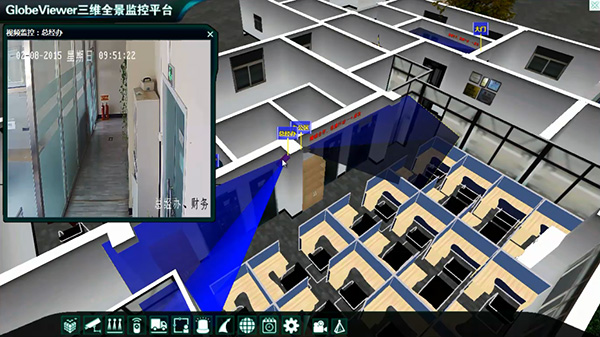

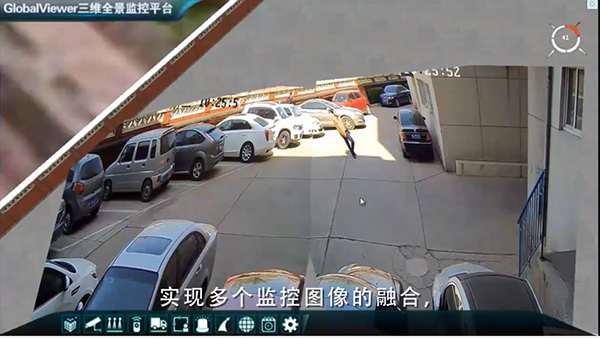

    在三维图像监控模块中将摄像机监控图像与三维场景融合。用户可根据角度、距离选择显示三维摄像机实时动态图像,并根据需要缩放显示。平台支持以传统二维模式实时查看单路视频监控图像,通过对前端云台镜头的全功能远程控制,实现监控视频本地录像以及抓拍截屏等功能。


    场景漫游模块
    用户通过3D操纵杆或者键盘可轻松地进行经度、纬度、海拔的平移漫游,以及按照第一人称俯仰角进行的旋转漫游,结合鼠标操作还可进行场景缩进、缩放等漫游。平台支持进行5种视角的快捷切换,以及全屏模式快捷键切换和摄像机列表、预置点位列表快捷键顺序切换等功能。支持摄像机位置快捷键吸附功能、场景位置自动适应功能,以及鼠标与场景图标进行交互触发不同的事件。


    位置服务模块
    基于BDS/GPS技术,在三维空间坐标电子地图上实现人员和物体的精确定位。通过多点视频拼接技术,在全息导航地图上标示出多个监控点的移动路径,使监控指挥人员清楚地了解监控目标在不同位置、不同时间点的移动轨迹。通过导航与位置服务,提供定位、测速、授时和通信服务以及平台完好性信息,解决何人、何时、何地的问题。对监控管理范围内的所有安保、消防、警察、急救人员等人员分类管理,并在GIS地图中精确定位,三维显示。当发生事件时,管理人员可按照预案,第一时间指挥所有场景内人员到达预定位置,进行事件的干预和处理。


    路径重构模块
    根据监控场所三维场景数据,自动生成疏散或跟踪路径。在人群密集场所,当事件发生时,自动形成疏散引导预案,实现辅助决策。
    历史回溯模块
    在三维图像监控模式下可将所有视频图像的时间统一调整到某一时刻,并播放此时的历史录像,结合二维监控模式下的单路监控视频回放,快速查看、还原事件细节,全局掌控事件发生的始末及过程,为事件后续处理提供依据。
    扩展输入功能
    平台可以集成雷达、智能围栏、RFID、门禁、防盗入侵探测等其他报警源报警信号,联动三维全景监控平台

    四、三维全景监控平台的参数:
    4.1、平台特性参数
    *平台支持加载0.5米的高分辨率卫星图.
    平台支持航拍模型加载
    兼容各种3DX模型
    *平台支持多图层管理,最大支持128个信息层,支持分层显示。
    *平台可以同时对多个厂家IP监控信号接入,最大支持IPC 99999接入;
    *支持多达256组多摄像头图像融合场景,每个视频图像融合场景支持4-8个摄像头融合。
    *平台支持IP摄像头视域模拟,即模拟监控摄像头监控位置和区域。
    *支持点击摄像头内部图像场景的位置,实现图像的位置与三维坐标的关联。(二维图像关联三维坐标)
    *在发生异常情况下,场景跳出子窗口,显示现场画面,同时可以根据画面上的面板操控球机进行旋转变焦等动作,同时可以在地图上操控球机位置,实现快速定位,在GIS地图上可快速关联相关监控信息,并自动调出该区域监控图像,并与2D监控图像关联。(三维坐标关联2D监控图像)
    可以在GIS地图上设置三维环境模型,虚拟安防周界,在摄像头可拍摄距离内;
    可以通过软件平台设置需要的安防周界、布防撤防时间;
    可以设置报警监控联动模式,联动门禁、对射、红外探测器等报警装置,在报警装置发生报警信号的同时跳出现场画面,并显示实时画面。
    平台基于windows平台开发,具备二次开发端口,可以兼容其他输入设备,如雷达等;
    具备远程监视功能,利用网络传输技术保证远程信号效果;
    平台支持GPS/北斗信号接入,
    *平台支持路径分析,距离测量
    *平台支持车辆管理,同时可以管理1024辆
    平台支持2~4多窗口视频回放(需要存储服务器配合)
    平台支持图像智能分析图像接入
    *平台支持多部门协同,支持多达32个部门进行协同组织
    *支持32种预案管理
    *支持短信推送,支持短信息同时推送可达128个人。
    五、平台专用硬件设备技术性能
    5.1转发服务器

    配置及指标

    技术参数

    品牌及型号

    3DPCP DSSERVER-50

    高度

    1U

    处理器

    CPU品牌

    Intel处理器

    CPU参数

    1颗Intel至强处理器E1225V3,主频 3.2GHz

    内存

    内存插槽

    4个内存插槽支持DDR3 ECC,支持内存镜像、内存热备;

    内存容量

    4G 1333MHz DDR3

    硬盘插槽

    硬盘类型

    SSD硬盘

    硬盘数量

    1块64G

    RAID

    配置高性能八通道SAS RAID卡(512MB缓存),支持RAID 0/1/5/6/10/50/60;

    I/O插槽

    1个 PCI-E 3.0 x16

    网络

    集成高性能双千兆网卡,支持网络唤醒、网络冗余、负载均衡等高级网络特性

    显示器

    22”高清显示器

    电源

    实配服务器专用250W

    管理功能

    流媒体转发,可以同时转发8M码流50路

    管理软件

    配置具有自主知识产权的服务器管理软件,提供计算机软件著作权登记证书;

    操作平台

    Win7 64bit

    售后服务

    1年


    5.2全景监控服务器

    配置及指标

    技术参数

    品牌及型号

    3DPCP GVS-102

    高度

    2U

    处理器

    CPU品牌

    Intel处理器

    CPU参数

    1颗Intel至强处理器E1225V3,主频 3.2GHz

    内存

    内存插槽

    4个内存插槽支持DDR3 ECC,支持内存镜像、内存热备;

    内存容量

    4G 1333MHz DDR3

    硬盘插槽

    硬盘类型

    SSD硬盘

    硬盘数量

    2块128G

    I/O插槽

    1个 PCI-E 3.0 x16

    网络

    集成高性能双千兆网卡,支持网络唤醒、网络冗余、负载均衡等高级网络特性

    显示器

    22”高清显示器

    电源

    实配服务器专用1+1电源,功率不高于250W

    管理功能

    SQL数据库、日志管理、三级权限管理、各种场景、输入信息源配置管理

    管理软件

    配置具有自主知识产权的服务器管理软件,提供计算机软件著作权登记证书;

    操作平台

    Win7 32bit

    售后服务

    1年


    5.3全景监控控制主机

    配置及指标

    技术参数

    机架规格

    4U机架式服务器

    CPU参数

    INTEL I7 CPU

    品牌及型号

    3DPCP-ONE

    内存

    内存插槽

    主板集成32个内存插槽(非内存扩展板的形式),支持DDR3 ECC,支持内存热备、内存镜像技术

    内存容量

    4~16GB DDR3内存

    硬盘插槽

    硬盘类型

    最大支持16块2.5寸SAS/SATA/SSD硬盘

    硬盘数量

    128G SSD+1T 机械硬盘

    I/O插槽

    支持1 个PCI-E 3.0 插槽

    网络

    配置2个千兆以太网口。支持IOAT2高级网络加速功能和VMDq虚拟化加速功能,支持网络唤醒、网络冗余、负载均衡等高级网络特性

    光驱

    标准DVD光驱

    电源

    标配650W服务器专电源,(可选配:支持N+N或N+1冗余模式)

    管理

    三维全景监控平台控制端软件、三维模型加载、各种信息调用、场景调用、分层展示、相关预案管理等

    操作平台

    WIN7   32bit

    售后服务

    1年

    注:由于设备更新较快,具体交货以实物外观为准。
